El procés d'impressió flexogràfiques
| La Fundació tècnic d'Arts gràfiques i la Fundació de l'Associació tècnica flexogràfiques presents. La Process.This impressió flexogràfiques audiovisual es pretén introduir l'espectador en el procés d'impressió de flexografia i donar una visió general de la indústria d'estampació flexogràfiques versàtil. |  |
| Flexographyis un mètode d'impressió paraules i imatges sobre paper d'alumini, film plàstic, cartró ondulat, paper, cartró, cel·lofana o fins i tot tela. De fet, ja que el procés flexogràfiques es poden imprimir en una gran varietat de materials, sovint és el millor procés de reproducció arts gràfiques per a la impressió de paquet. |  |
| Flexografia està relacionada amb el procés d'impressió més antiga, tipografia, perquè tant flexografia i tipografia d'impressió d'una imatge elevada. En la seva forma original, tipografia utilitza caràcters individuals metalls anomenatstipusi una premsa mecànica. El tipus va ser combinada per formar paraules i frases i estretament disposades en la superfície plana de la premsa. Llavors les zones estaven cobertes amb tinta. El missatge es va formar quan el document s'ha pressionat contra el tipus de metall. |  |
| Ja que només les zones elevades del tipus, que imprimeix el missatge, toca la tinta, s'anomenen della àrees. Les àrees que són inferiors a les àrees d'imatge no reben cap tinta i s'imprimeix. S'anomenen thenonimage zones. |  |
| Per accelerar el lent procés de premsatge superfícies planes junts, la impremta evolucionaren d'impressió en una superfície plana només a l'ús d'un cilindre rodant, com amb aquest cilindre premeu a l'esquerra. El tipus es va traslladar cap enrere i endavant entre corrons entintat i un cilindre d'impressió, que celebra el paper. Per ajudar a satisfer la creixent demanda de productes impresos, impressió de tipus entintada aviat es va traslladar a la impressió d'una planxa. Tipografia rotatiu impressions d'una placa de metall gravat o modelat com el de la dreta. |  |
| Flexografia gravats de aflexible platethat impressió és embolicat al voltant d'un cilindre giratori. La placa es fa generalment de natural o syntheticrubberor un calledphotopolymer de material plàstic fotosensible. Normalment s'adjunta el cilindre amb cintes adhesives de doble cara amb placa. |  |
| Flexografia era primer calledaniline printingbecause principis tintes flexogràfiques contingudes colorants s'obté del petroli anilina - un líquid indi vermífugues. Aquests tints es van dissoldre en esperits, fent un assecat ràpid, passant de tinta. La combinació d'una placa flexible, tinta d'assecament ràpid i la possibilitat d'imprimir en una gran varietat de materials o substrats fets excel·lents per a la impressió de paquet aquest procés. |  |
| La invenció ofcellophanein1930va començar una revolució en l'embalatge modern. Aquesta pel·lícula net, nonabsorbent no podria ser pràcticament imprès per qualsevol altre procés d'impressió. Però flexographyand #39; tintes d'assecament ràpid s van ser excel lent per a aquest nou material. Cel. lofana va donar un enorme impuls a la impressió de paquet juntament ambPolietilè, un plàstic elàstic, sintètic que es va fer popular a la early1950s. |  |
| Però un factor es va desaccelerar el creixement d'impressió anilina: pensava l'anilina oli utilitzat en les tintes que siguin nocives per menjar. Juntament amb les novetats de tintes, la Food and Drug Administration confirmat la seguretat de les tintes anilina el 1949. No obstant això, alguns fabricants de menjar encara es negava a impressió anilina. Preocupats per la imatge de la indústria, representants d'envasament decidit cercar un nom nou. El 1952, el terme andquot; flexographyandquot; va néixer. Ràpidament es va guanyar acceptació arreu del món, i ràpidament va ampliar el procés. |  |
| Des del seu inici com una mena de rubber-stamp d'impressió, flexografia ha desenvolupat en una tecnologia avançada i crescut a inclouen impressió tot color de nombrosos productes en cada substrat concebible. Aquests inclouen embolicar regals, gots, etiquetes, estoigs de gelat, bosses de plàstic pa, plats de paper imprès i bosses de botigues i abarrotadas. Com amb altres processos d'impressió, per reproduir un missatge, flexografia ha de començar amb una idea i un disseny. |  |
Per preparar l'obra d'art que s'imprimirà per flexografia, l'artista paste-up seguit tradicionalment la completa disposició del dissenyador gràfic, que va mostrar que la peça final ha de ser similar. Amb precisió indicava on tots els elements tipus i disseny es van col·locar, i en què colors hauria d'imprimir. L'artista preparat els tipus d'exhibició, còpia del cos i les il·lustracions i enganxen-los a un full de base rígida. Això va ser anomenat paste-up o mecànica. Dr. Waiteand #39; nota s: com tots els processos contemporanis impressió, preimpressió flexogràfiques ara es fa utilitzant programari gràfic shelf com Macromedia Freehand. És important assenyalar que, a causa del gruix i suavitat de plaques flexogràfiques, la imatge s'estén o elongates com la placa és elaborat al voltant del cilindre de la placa. Així, les imatges per ser reproduïda amb impressió flexogràfiques cal crear lleugerament més curts que la seva mida final especificada. Es pot utilitzar una fórmula per calcular el andquot; tram, andquot; però és més enllà de l'abast d'aquesta discussió. |  |
Després el completat paste-up havia estat revisar i aprovar, va ser enviat al Departament de càmera per fotografiar-se amb una càmera de gran procés com el que veieu aquí. Fotografiar l'obra produïa un negatiu de cinema, que va ser utilitzat per fer la planxa d'impremta. Dr. Waiteand #39; nota s: avui en dia, la pel·lícula es genera utilitzant una filmadora en lloc d'una càmera de procés. |  |
Com en altres formes d'impressió, hi ha dos tipus d'obra utilitzada en flexografia. La primera isline tipus d'art,que és les zones massisses, pen-and-ink dibuixos o tipus. Art de línia negre sòlid s'enganxa directament sobre la paste-up, com es veu a l'esquerra. El negatiu fotogràfic de la paste-up la dreta proporcionarà el patró per la placa flexogràfiques. Tingueu en compte que la negativa conté només clars i negres zones - sense grisos. Dr. Waiteand #39; nota s: art de línia millor es produeix avui en dia utilitzant programari gràfic vectorial com Adobe Illustrator o Macromedia Freehand o amb programari de disseny de pàgina com QuarkXPress o Adobe InDesign. Línia d'art també pot ser escanejades de dibuixos originals, però cal anar amb compte per captar la resolució suficient per evitar pixelization. |  |
| La segona art iscontinuous-to amable. Art de to continu és qualsevol obra artística que conté els tons de llum i zones fosques en lloc d'un color sòlid només. Exemples d'art de to continu són fotografies, transparències, pintures o dibuixos amb ombra. Aquí és una fotografia original de to continu a l'esquerra i la negativa de la foto de la dreta. Des de plaques flexogràfiques imprimir fins i tot només capes de tinta en les àrees d'imatge, to continu art ha de ser convertit a una altra forma de ser imprès. Tingueu en compte que la pel·lícula negatiu conté moltes zones diferents a més de les zones blanques i negres. |  |
Una fotografia o altre il·lustració de to continu de ser es rephotographed amb una càmera de procés arts gràfiques a través d'una pantalla especial mitjos. La pantalla trenca la imatge en mides diferents punts. Dr. Waiteand #39; nota s: avui, es reprodueixen imatges de to continu en dues etapes: en primer lloc, la imatge ha de ser digitalitzat utilitzant un escàner o un altre dispositiu digitizing. Cal tenir cura per capturar les dades suficients per proporcionar suficient resolució per la mida de la imatge a imprimir, així com la seva resolució de pantalla de semitò. La imatge escanejada es col·loca sobre una pàgina en un programa de disseny de pàgina. Quan la pàgina completa es sortida a una impressora, filmadora o platesetter, el programa de disseny de pàgina converteix la imatge digitalitzada en punts de semitò. |  |
El procés de selecció és calledhalftoning, i la imatge resultant és ahalftone.Quan s'imprimeix, la imatge s'assemblarà a la fotografia original, amb els punts més petits produint orhighlight de tons clarsàrees i els punts més gran que el orshadow foscosàrees. Tingueu en compte la foto original a l'esquerra i un detall del seu mitjos imprès a la dreta. (Nota: els punts mitjos es van perdre en la conversió de la foto de la dreta en una imatge jpeg la web-friendly.) |  |
Per imprimir acolorfotografia o transparència per flexografia, l'original també s'es ha rephotographed d'una manera que trenca els colors que veieu en negatius mitjos diferents. La imatge es pot reproduir com a punts de mides diferents per a la impressió groc, magenta, cian i de vegades negre. Aquest rephotographing és calledcolor separació i aquests quatre colors són calledprocess colors. Cada color de procés està impresa per separat a la premsa, però junts produeixen els colors que veieu en un producte imprès de color complet. Dr. Waiteand #39; nota s: avui, el procés de separació de color és manejat dins o bé el color scannerand #39; s programari privatiu o en un programa d'edició de mica-assignat-imatge com Adobe Photoshop. |  |
A diferència de separar els colors en punts per produir tot color fotografies, per preparar l'obra d'art com tipus o il·lustracions que s'imprimirà en més d'un color sòlid, es realitzaran una superposició per cada color addicional. Aquestes superposicions representen que s'anomenenplanaorspotcolors. Cada superposició s'utilitza per fer una filmació de planxes part negativa, i cada plat es serà escopida amb un color diferent quan posat en la premsa. Dr. Waiteand #39; nota s: el procés és essencialment el mateix quan s'utilitza programari de disseny de pàgina. Colors de procés no s'especifiquen utilitzant una taca de color andquot; bookandquot; com el sistema de PANTONE COINCIDENTS. Quan s'imprimeix a una impressora làser, filmadora o platesetter, el programa de disseny de pàgina pot sortida una escala de grisos andquot; renditionandquot; els colors o un full separat per a cada color. |  |
| Després de completar la paste-up i es tiren negatius separats de l'art de base i superposicions (o pel·lícula es mostra amb una filmadora), els negatius s'utilitzen per fer goma o fotopolímeros plaques flexogràfiques. Hi ha tres passos bàsics en la filmació de planxes de goma. Primer un gravat de la negativa es fa posant la negativa sobre un llum-sensibilitzats xapa i exposant-lo a la llum intensa en un marc buit. |  |
| Llavors la xapa està gravat amb l'àcid en una màquina gravat i es converteix en un patró de gravat de la negativa amb les zones d'imatges alts i les zones nonimage baixes. |  |
| El segon pas és fer un motlle de gravat prement el metall gravat contra un material de la matriu climatitzada que s'endureix a la premsa de l'emmotllament. Emmotllament per pressió és generada per energia hidràulica a la taula inferior o plat, com es veu aquí, el primer plat queda immòbil. |  |
| El tercer i últim pas, fent la placa de goma de la matriu, també s'aconsegueix amb la premsa de l'emmotllament. La imatge de relleu està format en la placa de goma prement la matriu contra sota suficient calor, temps i pressió, el plat és despullat del motlle, si bé encara calenta. |  |
| A diferència de la làmina de goma, que ha de tenir un gravat fet d'un negatiu, el full fotopolímeros planxa, mostrat aquí a la dreta, es fa directament des de la negativa per posant la negativa sobre un full prefabricat de fotopolímeros sensibles a la llum i exposant-lo a la llum ultraviolada. |  |
| Enlloc de fer servir un full de fotopolímeros, prefabricat photopolymercan líquid pot utilitzar per fer un plat. El sistema de filmació de planxes de líquid fotopolímeros utilitza un abeurador de fotopolímeros neta, lleugerament groc que flueix com mel. Com la làmina de full prefabricats, la placa líquid es realitza en contacte directe amb el negatiu. Un transport motoritzat es mou sobre el negatiu, dipositant una capa de líquid juntament amb un full de suport plàstic, placa gruix pot ser fàcilment alterat per a llocs de treball específics quan utilitzant fotopolímeros líquid, mentre prefabricats fulls vénen en gruixos predeterminats. |  |
| L'esquerra un negatiu es sent posa sobre un full prefabricat de fotopolímeros en una unitat d'exposició. Però tant full i filmació de planxes de líquid fotopolímeros la fotopolímeros s'exposa a través del negatiu per llum ultraviolada, tal com es mostra a la dreta. L'exposició provoca el polímer d'endurir-se en les àrees d'imatge de la negativa. |  |
| A continuació la placa exposada és posar un processador, que elimina el polímer unhardened de les zones nonimage, deixant el relleu d'àrees d'imatge. La placa llavors entra en una unitat d'assecat per més enduriment i assecat. |  |
| Per tal de determinar si el plat acabat s'imprimiran amb precisió una vegada a la premsa, el plat està muntat sobre el cilindre d'impressió amb doble cara de tornada enganxosa en un muntatge i proves de la màquina. Una vegada connectat a la bombona de placa, el plat és de tinta amb un corró i enrotllaven contra un tros de paper que prova que s'adjunta a un cilindre d'impressió. La placa i prova llavors inspeccionats per la precisió. Si s'aprova, el plat ja està llest imprimir. |  |
| Flexografia utilitza tintes fluids prims. A diferència de les assecament lent tintes de pasta de tipografia i litografia, les tintes fluids de flexografia seca ràpidament. Un avantatge d'utilitzar tintes fluids és que requereix un sistema entintat curt i inacabada. Corrons menys necessaris per metre la quantitat de tinta de tinta pa per plat que en utilitzar pasta de tintes. |  |
| Un altre avantatge d'utilitzar tintes flexogràfiques fluids és la possibilitat d'imprimir amb precisió un determinat color de tinta sobre una tinta ja imprès. Això s'anomenacaptura de tinta. Des de les tintes flexogràfiques secs tan ràpidament, fins i tot entre colors, atrapant problemes poden ser eliminats. Per tant, premses flexogràfiques pot imprimir molts colors consecutius a altes velocitats amb una sola passada a través de la premsa. |  |
| Els dos tipus principals de fluids tintes emprades en flexografia arewater-baseandalcohol-base. Tintes de base d'alcohol solen utilitzar per imprimir en substrats nonabsorbent com cinema i el paper d'alumini. Tintes de base d'aigua més sovint s'utilitzen en substrats absorbents com paper i cartró. Encara que, amb el canvi de tecnologia, tintes de base d'aigua també s'utilitzen en substrats nonabsorbent. |  |
Per tal de complir les especificacions sovint rígids de todayand #39; s embalatge flexible requisits, la inkmaker ha de saber:
|  |

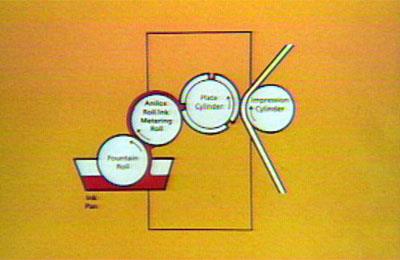

| Com dèiem, premses flexogràfiques són menys complicats que els utilitzats per altres processos d'impressió. La premsa flexogràfiques típic inclou quatre rodets mostrats aquí. Un rollturning rubberfountain en una cassola de tinta tinta reparteix un acer o ceramicink rotllo de mesuramenti després al cilindre theplate.El paper o els altres substrats per imprimir llavors passa entre el cilindre de placa i un cilindre metalimpression polit. |  |
| El propòsit del rotllo font és recollir un flux de heavy de tinta fina de la paella de tinta o font i lliurar-lo a la tirada de mesurament. La font rotllo i registre mesurament es posen a girar sota pressió contra l'altre. El rotllo de font és impulsada més lent que el mesurament rotllo provocant esprémer fora tinta sobrant de la superfície del rotllo de mesurament. |  |
| La tinta típic rotllo de mesurament es coneix com theanilox rotllo, vist aquí. La superfície anilox està gravat amb petites cèl lules uniformes que duen i dipositar una pel·lícula tinta uniforme a la placa. Les cèl·lules són tan petites que s'ha magnificat per veure. Anilox rotllets amb diferents mides i configuracions de cèl·lules porten quantitats diferents de tinta segons necessitats d'impressió. |  |
| El propòsit del rotllo anilox és transmetre una prima, fins i tot capa de tinta a la placa. La diferència de pressió i velocitat entre el anilox rodar i rodar font deixar la tinta principalment a les cèl·lules gravats de la anilox rotllo. |  |
| El cilindre de xapa és un cilindre de metall situada entre el corró anilox i el cilindre d'impressió. La anilox rotllo contactes la placa que s'adjunta el cilindre amb placa i diposita la tinta en les zones d'elevada imatge. Cilindres de placa vénen en diferents mides. Per canviar el nombre de vegades una imatge impressions o repeteix al voltant d'un cilindre de xapa, es pot treure el cilindre existent de placa i un altre fàcilment va caure en posició. |  |
| El material per imprimir, orsubstrate,passa entre el cilindre de la placa i el cilindre d'impressió de metall polit. El cilindre d'impressió recolza i suporta el substrat com es posa en contacte la planxa d'impremta. El buit, o PNR, entre aquests dos cilindres ha de ser just dret a donar la pressió correcta impressió. |  |
| Flexo premses generalment tenen quatre seccions bàsiques. Ja que la majoria dels substrats són alimentats a la premsa de rotlles o webs d, el primer tram s'anomena theunwind i secció d'alimentació.Ha de controlar la tensió del rotllo prou com per prevenir les arrugues i la flacciditat com el paper de unwinds a la premsa. |  |
| La següent secció és secció theprinting. Una estació d'impressió ha un font rotllo, rotlle anilox, cilindre de placa i cilindre d'impressió. Premses majoria tenen dos o més estacions que els permet imprimir dos o més colors. |  |
| Flexo majoria premses havedrying seccions. Aquí alta velocitat d'aire calent s'assequi la tinta. Assecadors se situen entre unitats d'impressió per tal que cada color eixugarà abans que un altre s'aplica, així com després de les seccions d'impressió. |  |
| La secció quarta de la premsa és secció theoutfeed i rebobinar. Aquí és que les webs són rebobina completament després de la impressió. Això es coneix com impressió roll-a-rotllo. Aquí una altra vegada, la tensió de la web ha de ser controlada per mantenir el registre lliure de arrugues i uniforme com es rebobina. |  |
| Aquest tipus de premsa flexo és thestack premsa. La premsa de pila ha estacions color individuals que s'apilen una sobre l'altre. A causa de la seva configuració, pila premses són fàcilment accessibles, fent canvis en premsa i manteniment fàcil i econòmica. |  |
| Un altre tipus de premsa flexo és thecommon impressió o CI, premsa. La premsa CI és compatible amb totes les seves estacions de color al voltant d'un cilindre d'impressió individuals. El principal avantatge d'aquesta premsa és l'habilitat sostingués excel·lent registre, que és la col. locació d'un color en relació a altres. |  |
| En línia pressescontain múltiples unitats impressió que estan disposades en forma horitzontal fila, cada peu a terra. En la línia de premses s'utilitzen comunament per imprimir Etiquetes de pressió sensible, cartró ondulat i diaris. Un avantatge d'una premsa en línia és que pot fer operacions addicionals com diecutting entre les estacions de color en la premsa. |  |
| Encara que la impressió flexogràfiques para al final de la premsa, la web no és sempre rebobina completament. En lloc d'entrar la rebobinar, el substrat pot anar directament a una altra màquina que el convertirà en el seu producte desitjat. Aquests inclouen sobres, plegat caixes de cartró, plàstics i bosses de paper i etiquetes de pressió sensibles, per nomenar uns quants. |  |
| Fulls impresos o rotlles de valors es converteixen en sobres per un metall morir o patró que talla l'estoc en la forma desitjada. Després de diecutting, els sobres els plega i enganxat o segellada. Els tipus i usos de sobres fabricats en l'actualitat són il limitades. Aquí són algunes mostres de sobres comunament vist i utilitzat pels consumidors. |  |
| Contenidors de cartró plegat són tallar, arrugat, plegat i enganxat sovint especialitzats màquines d'alta velocitat de conversió com pasters, slitters o carpetes. Impressió flexogràfiques transforma un dels materials més senzill - cartró - en l'envasament irresistible trobat en supermercats i grans magatzems arreu del món. |  |
| Un altre material d'embalatge versàtil és ondulat Junta, solia contenir tot de marisc ple de gel per multar a Xina. Per la seva rigidesa i flautes, cartró ondulat vent no a través de la premsa d'un rotllo. S'alimenten de fulles individuals en la premsa en línia una per una. Tots els rodets, incloent-hi els cilindres d'impressió, transport de la Junta a través de la impressió i conversió d'operacions. Cartró ondulat és tan àmpliament utilitzat que ha estat anomenat todayand #39; s andquot; workhorse.andquot de l'envasament; |  |
| Diferents tipus de paper i plàstic es converteixen en bosses especialitzats. Exemples són embolcalls i bosses que estan dissenyats per ajustar-se a la forma d'un únic producte, com ara bosses, embolcalls de cigarret, de pa o cartutxera de l'interior d'una caixa de cereal. O poden ser bosses preformades per a ús de consumidors com rossins de queviures la plaça-fons, colors gift-wrap bosses o bosses de menjar plec-primera de tancament. |  |
| Rotlles de valors de pressió sensibles es poden imprimir i llavors diecut, obertura, o perforada en samarretes, adhesius per childrenand #39; s joguines, adhesius per a cotxes i etiquetes per a productes farmacèutics, correu i molts articles de queviures. Aquests són exemples d'elements típics de queviures que s'etiqueten amb valors de pressió sensible. |  |
| Hem vist les característiques i els avantatges del procés impressió flexogràfiques, però per comprendre l'abast de la indústria flexogràfiques només necessitem a notar com molts productes de consum s'imprimeixen els flexografia. Nostre supermarketand #39; s prestatges, congeladors, i exhibicions s'omplen amb elements s'imprimeixen els paquets per flexo. En grans magatzems, roba, roba, paper d'empaperar i panells tots impresos per flexografia es poden trobar. I plàstics i bosses de paper nou - imprès per flexografia - s'utilitzen per portar tots aquests elements a casa. A través de la seva àmplia varietat d'aplicacions, flexografia ha crescut en un segment de la indústria d'estampació paquet de multimilionària. |  |
Eric N. Kruchkevich, autor Agraïment especial a |  |
| La Fundació tècnic d'Arts gràfiques i la Fundació de la Associació tècnica flexogràfiques volem donar un especial agraïment a Sant Mateu International Corporation. |  |
